Módulo de Balizas
Instrucciones detalladas y consideraciones generales para la instalación del módulo en motos con o sin alarma, ABS e inyección electrónica.
Consideraciones generales
El módulo es totalmente compatible con motos que tengan alarmas, sistema de ABS e inyección electrónica. Los principios básicos para la conexión son los siguientes:
- Conectar al cable negro un cable de masa al chasis, o negativo.
- Conectar al cable rojo un cable de alimentación de 12V (positivo) de corriente continua que no esté conectado directo a la batería, sino que entregue voltaje al estar la moto EN CONTACTO.
- Conectar los otros 2 cables a un cable positivo de giro, cada uno.
Teniendo esto en cuenta, hay gran flexibilidad. Podés tomar el negativo de cualquier foco, el positivo de la luz de posición trasera o delantera, o de la luz de patente. Y conectar los giros ya sea atrás o adelante.
Nota sobre el destellador: Algunos destelladores originales no soportan los 4 giros prendidos simultáneamente. Si parpadean raro, simplemente reemplazá el destellador por uno electrónico universal.

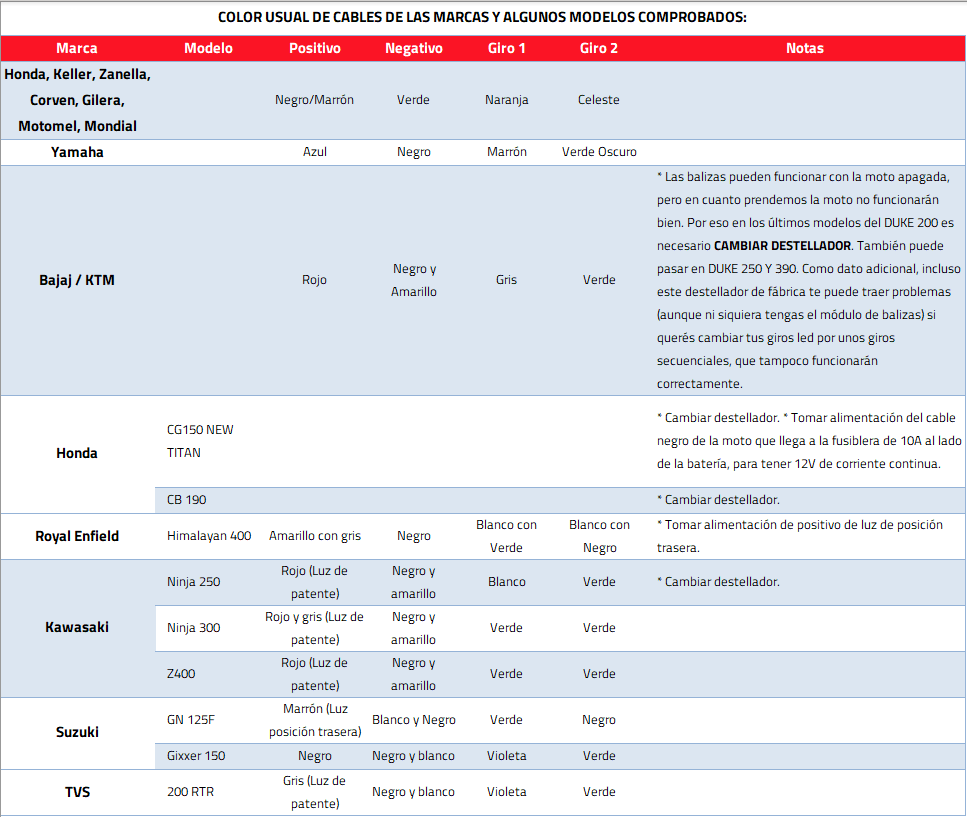

Colores de cables según fabricante
• Recordá pasar los cables por debajo del cuadro de la moto para no morderlos con el asiento.
• Verificá que las balizas funcionen antes de rearmar la moto.
• Si querés balizas solo en contacto, tomá la alimentación del cable rojo desde la luz de patente (si enciende en contacto) o desde la fusilera.
Pasos generales para la instalación
Realizá la instalación con la moto totalmente apagada.

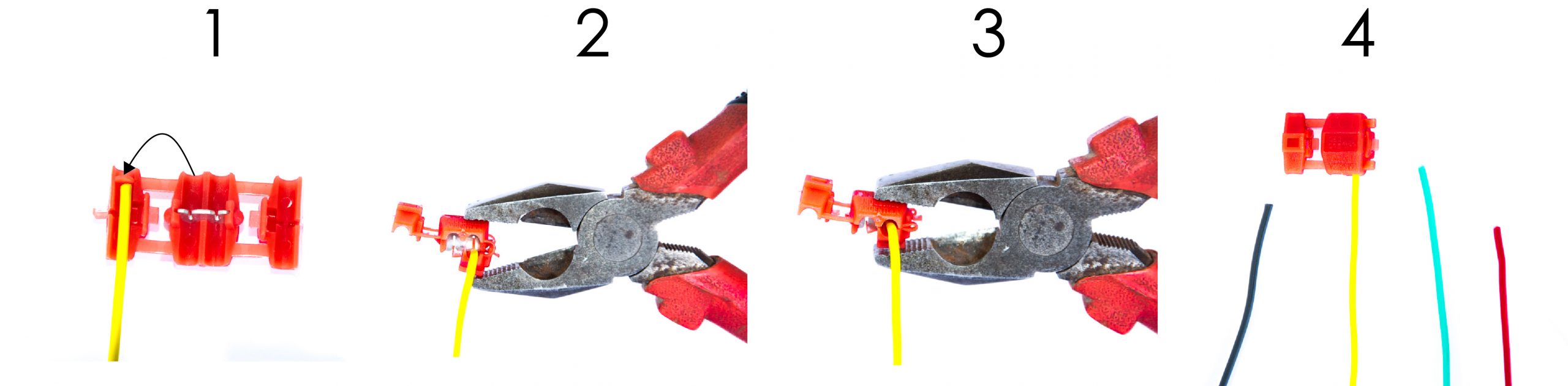

Paso 1 y 2

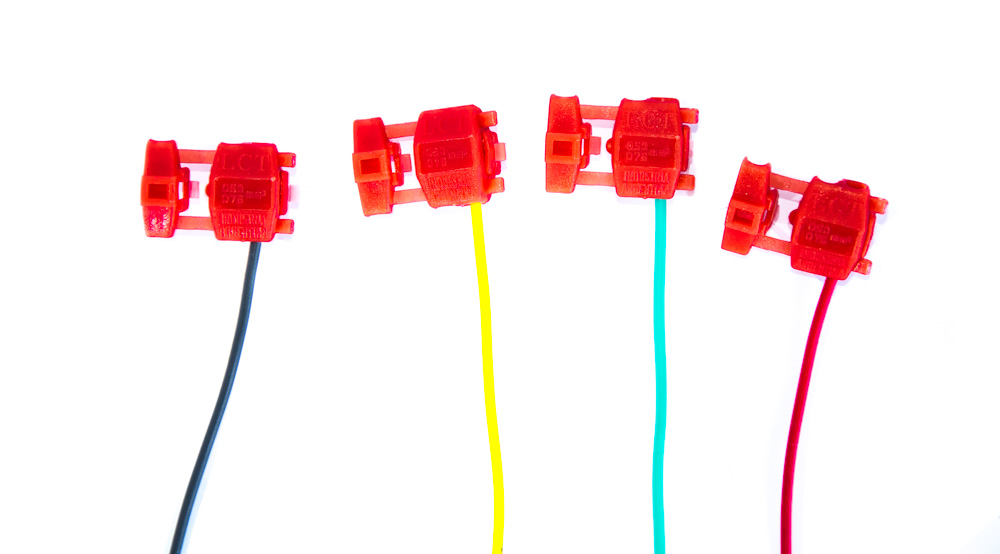

Agarrá la punta de algún cable del módulo de balizas y crimpealo (amordazalo) con el conector rápido rojo. Repetí el proceso con los otros 3 cables.
- Paso 3: Sacale el asiento a tu moto para llegar al manojo de fichas traseras (en el 90% de los casos se instala aquí).
- Paso 4: Identificá qué ficha corresponde a cada función (giro izquierdo, derecho, posición, freno).
- Paso 5: Seleccioná los 4 cables de la moto a empalmar: positivo de contacto, negativo general, y positivos de giros traseros.
- Paso 6: Amordazá el cable correspondiente de la moto junto con el cable del módulo que ya preparaste.
- Paso 7: Comprobá que las balizas funcionen correctamente antes de cerrar todo.
